Apache ECharts — option 객체로 읽는 차트 설계

Apache ECharts는 원래 중국 Baidu에서 시작된 오픈소스 데이터 시각화 라이브러리입니다. 현재는 Apache 재단에서 관리되며 가장 널리 쓰이는 웹 차트 라이브러리 중 하나입니다.

“

차트 = 좌표계 + 데이터 + 시각 매핑의 조합이다.

핵심 특성

1. 선언적 API (Declarative)

option 객체에 차트의 전체 명세(데이터, 축, 시리즈, 툴팁 등)를 선언하면 ECharts가 렌더링을 처리합니다. React의 JSX처럼 "어떻게 그릴지"가 아닌 "무엇을 그릴지"를 기술합니다. option 객체가 차트의 Schema 역할을 합니다.

2. 다중 렌더러 지원

Canvas, SVG, VML 렌더링을 모두 지원합니다.

JPA가 같은 Entity를 여러 RDBMS에 보낼 수 있는 것처럼, 동일한 option 명세를 서로 다른 렌더러로 출력합니다.

3. 대용량 데이터 처리

• TypedArray 지원으로 일반 배열보다 메모리를 적게 사용하고 GC 친화적
• v4.0부터 Incremental Rendering으로 수천만 건의 데이터 시각화 가능
• WebSocket 스트리밍 기반 렌더링 내장 지원

4. SSR

node-canvas와 함께 Node.js에서 서버 사이드 렌더링이 가능하고, WeChat 미니앱 렌더링도 지원합니다.

경쟁 라이브러리와의 비교

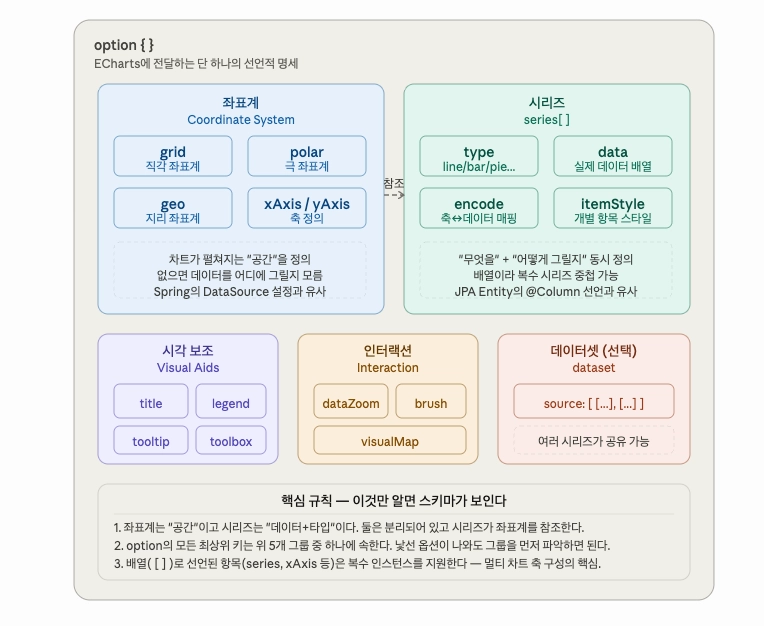

option 모델 — "option은 하나의 명세서다"

option 설계가 방대해 보이는 이유는 세 가지 역할 그룹이 하나의 Object에 섞이기 때문입니다.

좌표계 그룹    grid, xAxis, yAxis, polar, geo ...
데이터 그룹    dataset, series ...
인터랙션 그룹  tooltip, legend, dataZoom, toolbox ...

이 그룹을 먼저 인식하면 낯선 옵션이 나와도 "아, 이건 인터랙션 그룹이구나" 하고 맥락이 잡힙니다.

Series 공통 구조

모든 Series 타입은 아래 구조를 공유합니다.

series: [{
  type: '...',        // 차트 타입 — 시리즈의 "클래스"를 결정
  data: [...],        // 데이터
  encode: {...},      // 데이터 → 축 매핑 (dataset 사용 시)

  // 스타일 3계층
  itemStyle: {...},   // 개별 데이터 포인트 기본 스타일
  emphasis: {...},    // hover 시 스타일
  select: {...},      // 선택 시 스타일

  // 좌표계 참조
  xAxisIndex: 0,      // 어느 xAxis를 쓸지
  yAxisIndex: 0,
}]

데이터 포맷: 두 가지 방식

// xAxis에 카테고리를 직접 선언
// series.data는 그 순서에 대응하는 값 배열
xAxis: { data: ['Mon', 'Tue', 'Wed'] },
series: [{
  type: 'bar',
  data: [120, 200, 150]  // xAxis.data[i] ↔ data[i] 암묵적 매핑
}]

LineChart 핵심 옵션

series: [{
  type: 'line',
  smooth: true,          // 곡선 보간 (boolean 또는 0~1 tension값)
  areaStyle: {},         // 선 아래 면적 채우기 — 빈 객체면 기본 색

  stack: 'total',        // 같은 stack 값끼리 누적

  // 데이터 포인트 마커
  symbol: 'circle',      // 'none'으로 숨길 수 있음
  symbolSize: 6,

  // 라인 스타일
  lineStyle: { width: 2, type: 'dashed' },

  // 기준선 / 기준 영역 표시
  markLine: {
    data: [{ type: 'average', name: '평균' }]
  },
  markArea: {
    data: [[{ xAxis: 'Tue' }, { xAxis: 'Wed' }]]
  }
}]

BarChart 핵심 옵션

series: [{
  type: 'bar',
  stack: 'total',        // 누적 막대

  // 막대 모양
  barWidth: '60%',       // 비율 또는 px
  barMaxWidth: 40,
  itemStyle: {
    borderRadius: [4, 4, 0, 0],  // 상단 모서리만 둥글게
  },

  // 라벨
  label: {
    show: true,
    position: 'top',     // 'inside', 'insideBottom', 'top'
    formatter: '{c}',    // {a}=시리즈명, {b}=카테고리, {c}=값
  },

  // 배경 (v4.7+)
  showBackground: true,
  backgroundStyle: { color: 'rgba(0,0,0,0.04)' },
}]

심화: Scatter + 다차원 데이터

Scatter부터는 데이터 차원에 대한 개념이 필요합니다. Line, Bar에서 데이터는 1차원 값 하나지만, Scatter는 진짜 다차원 데이터를 다룹니다.

// Line / Bar — 값 하나
data: [120, 200, 150]

// Scatter — 점 하나 = [x, y]
data: [
  [3.4, 4.2],
  [1.1, 8.5],
]

// Scatter — 점 하나 = [x, y, value]
// 3번째 차원을 symbolSize나 색상에 매핑 가능
data: [
  [3.4, 4.2, 80],  // 80 = 크기 또는 색상 강도
  [1.1, 8.5, 20],
]

dataset 방식을 쓰면 각 차원에 이름을 붙이고 encode로 명시적으로 선택할 수 있습니다.

dataset: {
  dimensions: ['응답시간', '정확도', '요청수', '모델명'],
  source: [
    [120, 0.94, 800,  'GPT-4'],
    [45,  0.87, 2400, 'Claude'],
    [200, 0.91, 300,  'Gemini'],
  ]
},
series: [{
  type: 'scatter',
  encode: {
    x: '응답시간',
    y: '정확도',
    symbolSize: '요청수',  // 버블 크기
    tooltip: ['모델명', '응답시간', '정확도']
  }
}]

visualMap: {
  min: 0,
  max: 100,
  dimension: 2,           // data[2] 값을 기준으로
  inRange: {
    color: ['#50a3ba', '#eac736', '#d94e5d']  // 저→고 색상
  }
}
